變壓器損耗分為鐵損和銅損,鐵損又叫空載損耗,就是其固定損耗,實是鐵芯所產生的損耗(也稱鐵芯損耗,而銅損也叫負荷損耗,
1、 變壓器損耗計算公式
（１）有功損耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------（１）
（２）無功損耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------（２）
（３）綜合功率損耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----（３）
Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ
式中：Ｑ０——空載無功損耗（ｋｖａｒ）
Ｐ０——空載損耗（ｋＷ）
ＰＫ——額定負載損耗（ｋＷ）
ＳＮ——變壓器額定容量（ｋＶＡ）
Ｉ０％——變壓器空載電流百分比。
ＵＫ％——短路電壓百分比
β ——平均負載系數
ＫＴ——負載波動損耗系數
ＱＫ——額定負載漏磁功率（ｋｖａｒ）
ＫＱ——無功經濟當量（ｋＷ／ｋｖａｒ）
上式計算時各參數的選擇條件：
（１）�。耍裕剑�.０５；
（２）對城市電網和工業企業電網的６ｋＶ～１０ｋＶ降壓變壓器取系統最小負荷時，其無功當量ＫＱ＝０．１ｋＷ／ｋｖａｒ；
（３）變壓器平均負載系數，對于農用變壓器可取β＝２０％；對于工業企業，實行三班制，可取β＝７５％；
（４）變壓器運行小時數Ｔ＝８７６０ｈ，最大負載損耗小時數：ｔ＝５５００ｈ；
（５）變壓器空載損耗Ｐ０、額定負載損耗ＰＫ、Ｉ０％、ＵＫ％，見產品資料所示。
2、變壓器損耗的特征
Ｐ０——空載損耗，主要是鐵損，包括磁滯損耗和渦流損耗；
磁滯損耗與頻率成正比；與最大磁通密度的磁滯系數的次方成正比。
渦流損耗與頻率、最大磁通密度、矽鋼片的厚度三者的積成正比。
ＰC——負載損耗，主要是負載電流通過繞組時在電阻上的損耗，一般稱銅損。其大小隨負載電流而變化，與負載電流的平方成正比；（并用標準線圈溫度換算值來表示）。
負載損耗還受變壓器溫度的影響，同時負載電流引起的漏磁通會在繞組內產生渦流損耗，并在繞組外的金屬部分產生雜散損耗。
變壓器的全損耗ΔＰ=Ｐ０+ＰC
變壓器的損耗比=ＰC /Ｐ０
變壓器的效率=ＰＺ/（ＰＺ+ΔＰ），以百分比表示；其中ＰＺ為變壓器二次側輸出功率。
一、變損電量的計算：變壓器的損失電量有鐵損和銅損兩部分組成。鐵損與運行時間有關，銅損與負荷大小有關。因此，應分別計算損失電量。
1、 鐵損電量的計算：不同型號和容量的鐵損電量，計算公式是：
鐵損電量（千瓦時）=空載損耗（千瓦）×供電時間（小時）
配變的空載損耗（鐵損），由附表查得，供電時間為變壓器的實際運行時間，按以下原則確定：
（1） 對連續供電的用戶，全月按720小時計算。
（2） 由于電網原因間斷供電或限電拉路，按變電站向用戶實際供電小時數計算，不得以難計算為由，仍按全月運行計算，變壓器停電后，自墜熔絲管交供電站的時間，在計算鐵損時應予扣除。
（3） 變壓器低壓側裝有積時鐘的用戶，按積時鐘累計的供電時間計算。
2、 銅損電量的計算：當負載率為40%及以下時，按全月用電量（以電能表讀數）的2%計收，計算公式：銅損電量（千瓦時）=月用電量（千瓦時）×2%
因為銅損與負荷電流（電量）大小有關，當配變的月平均負載率超過40%時，銅損電量應按月用電量的3%計收。負載率為40%時的月用電量，由附表查的。負載率的計算公式為：負載率=抄見電量/S．Ｔ．Cos￠
式中：S——配變的額定容量（千伏安）；T——全月日歷時間、取720小時；
COS￠——功率因數，取0.80。

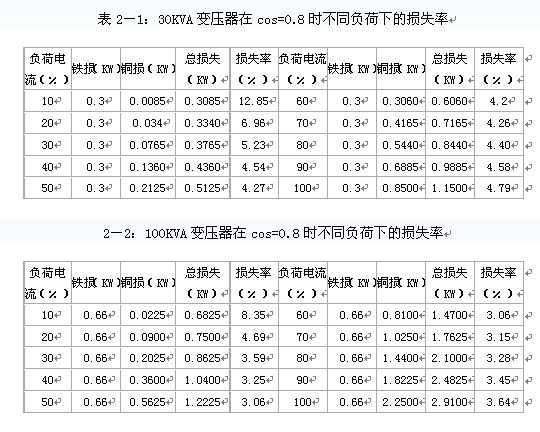

附參考圖片：  |
